(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

歡迎分享文章



品牌型號:康柏 COMPAQ Prasario V3000 (V3700 V3903TX)

故障原因:開機顯卡一長兩短B聲~開機沒畫面~開機背光有亮~但沒畫面顯示~無法開機

維修方向:更換故障的NVIDIA 8400M 獨立顯卡晶片

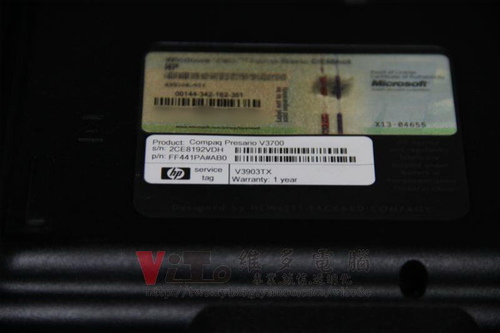

看一下主角

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

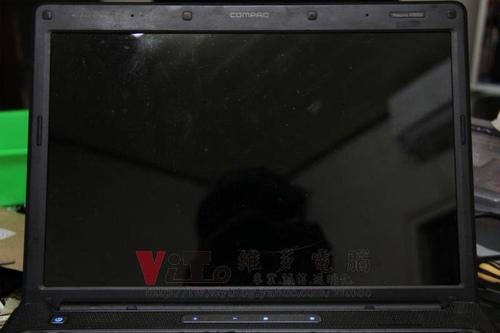

開機後沒畫面顯示

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

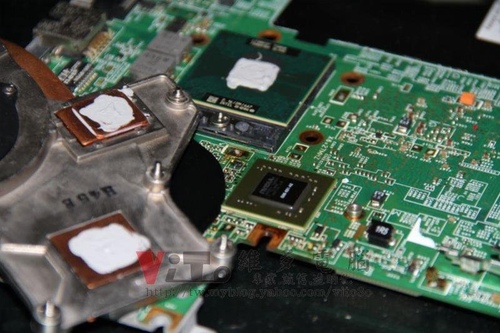

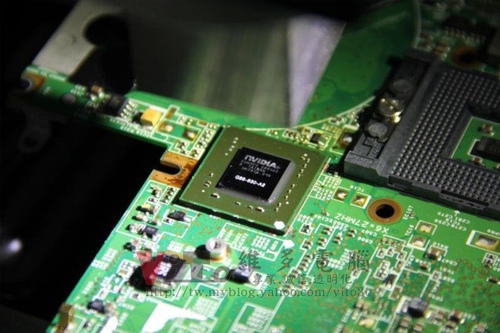

拆機後上機回焊晶片

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

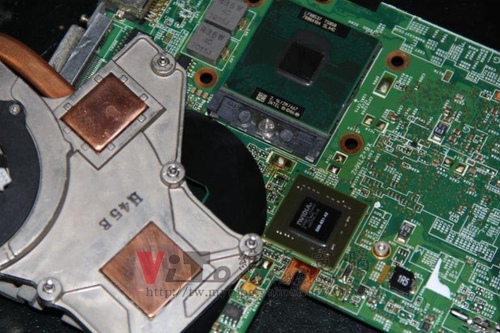

此板與DV2500基板非常相似

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

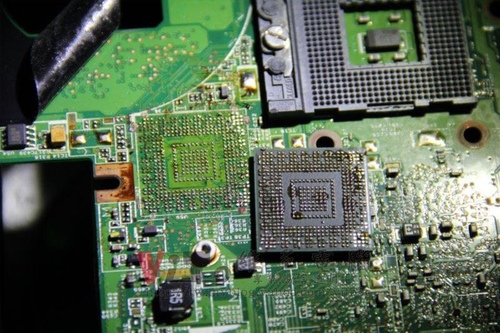

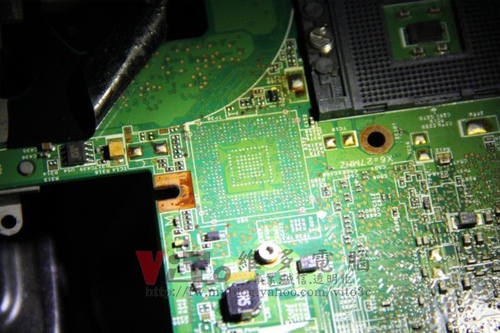

拆焊後的樣子

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

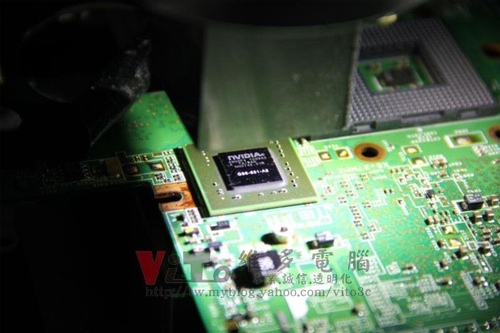

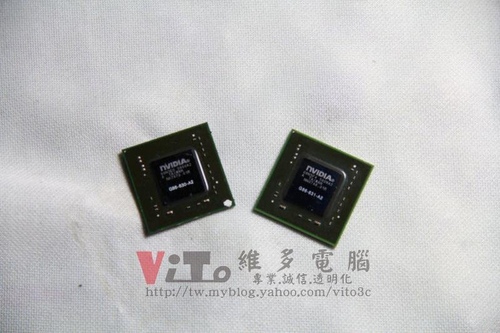

更換全新的溫控晶片G86-631-A2

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

焊點除錫

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

迴焊晶片

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

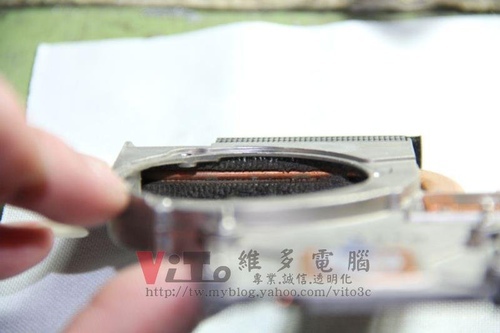

散熱器阻塞嚴重

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

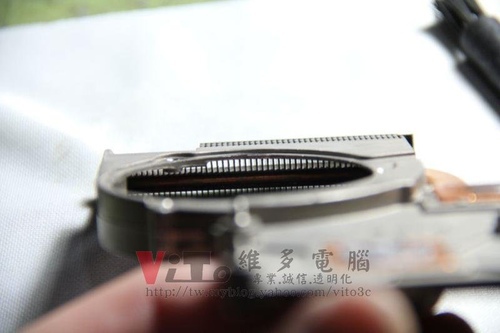

清潔後

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

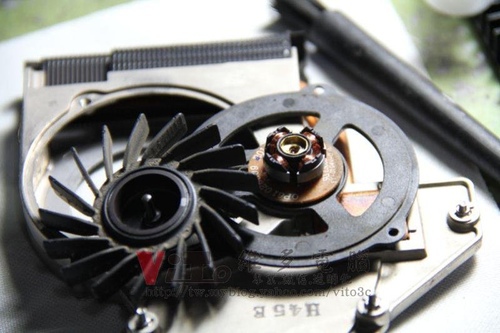

軸承上油

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

情除硬化的散熱膏

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

顯卡墊上紫銅片~增加導熱係數

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

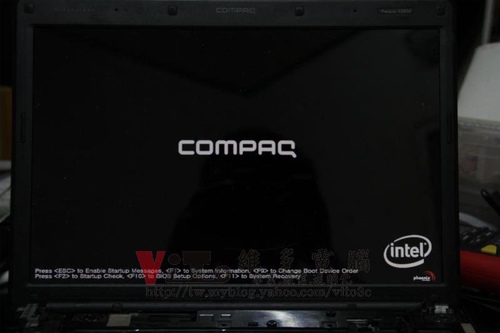

先測開機

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

完整安裝再次測試

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

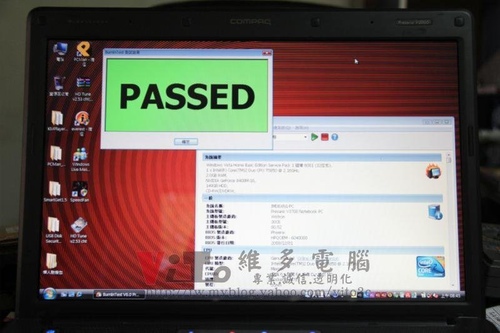

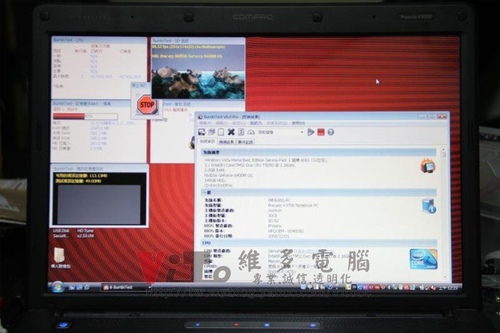

全機燒機無誤

(筆電維修)康柏 COMPAQ V3000系列 NVIDIA顯卡導致開機沒畫面~黑屏維修實例

完修
