(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

歡迎分享文章



品牌型號:宏碁 ACER ASPIRE 1652WLMi (1650)

故障原因:顯卡花屏破圖條紋~畫面顯示異常~顯卡故障~顯卡過熱

維修方向:更換ATI X300獨立顯卡

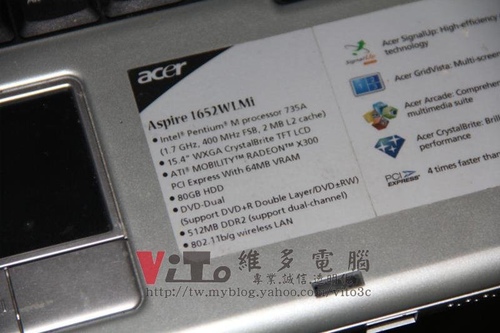

看一下主角

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

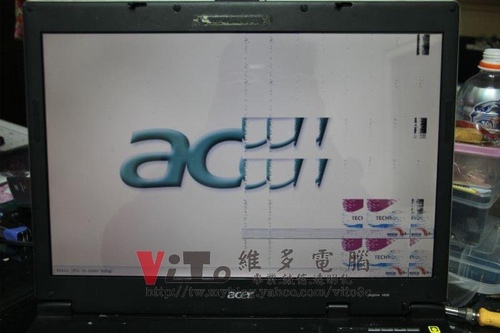

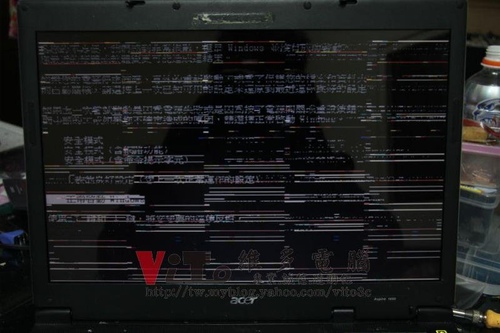

顯卡故障導致開機後畫面異常

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

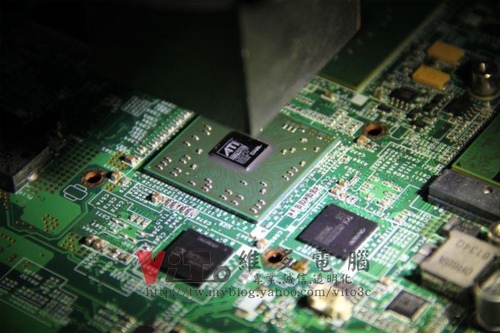

拆焊顯卡晶片216TFHAKA13FH

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

拆焊後

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

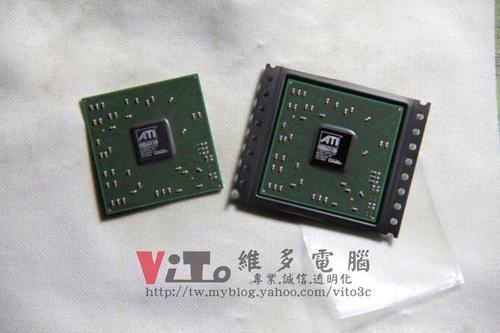

更換全新的顯卡晶片

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

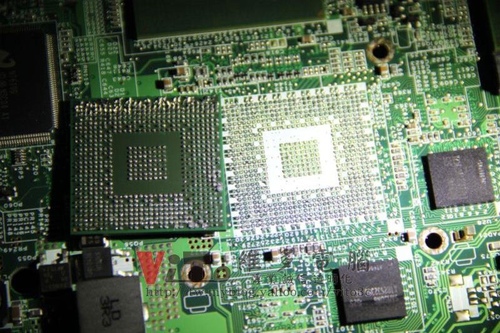

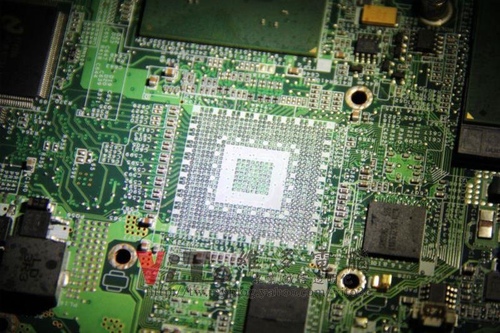

主機板除錫

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

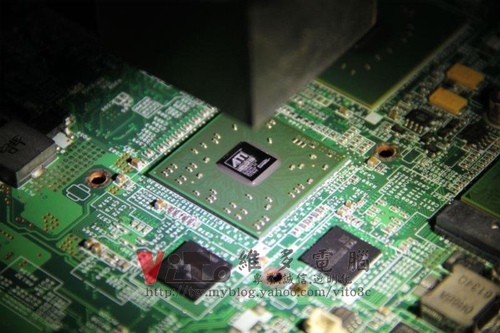

回焊晶片

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

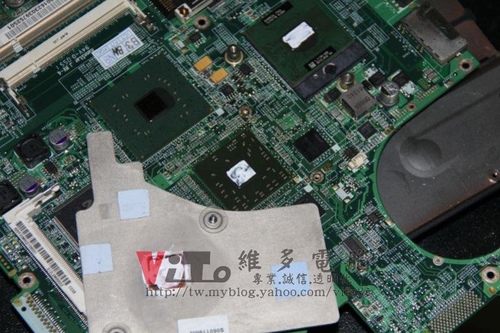

小改一下散熱~將原有的導熱貼片更換為紫銅片

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

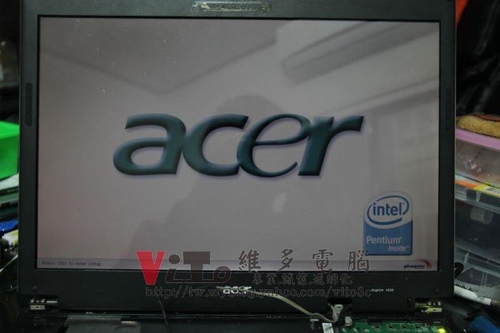

開機小測一下

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

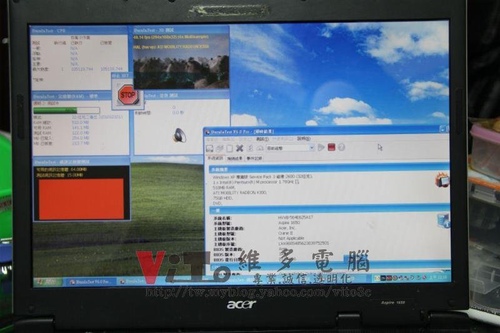

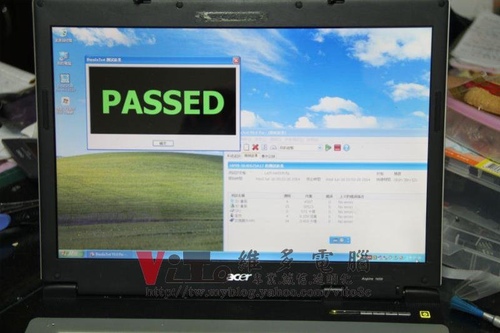

燒機中

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

(筆電維修)宏碁 ACER ASPIRE 1652WLMi (1650) 開機畫面異常~顯卡花屏破圖維修實例

測是無誤~完修
