(筆電維修)華碩 ASUS A8M 正常關機後無法再次關機電路維修實例 (主機板線路修改篇)

品牌型號:華碩ASUS A8M

故障原因:開機後正常關機無法再次開機~按開機鍵沒反應

維修方向:電源管理供電異常

這是

人客有從原廠換好外殼了~再次強調免費…因為…ABCD殼設計不良

拆機後…

先查PWM IC電路周邊

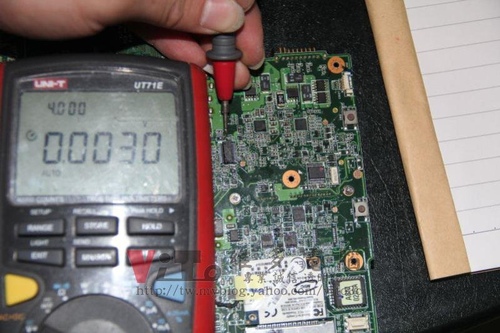

測定到電容供電異常

其實不能說是電容供電異常…

在剛上電待命時~這裡不會有電壓~大約會慢慢升到0.1V停住

但開機後又關機~這裡的電壓會降到0.4V後~又慢慢上升到0.95V停住

在電壓上升期間~只要超過0.1V就沒辦法開機

因為PWM IC被騙了~以為現在是開機狀態~所以按開關沒反應

這是上電後正常待機的最高電壓

後來小改一下線路

放大跨賣

將電組疊到電容上~讓電阻分壓MAXIM的IC與ISL的IC並聯的電壓分掉

且電阻要不能影響到開機後供應的5V電力產生壓降或異常

分壓後電壓維持在0.2V以下

燒機…

程序跑完~無異常問題

完修
