品牌型號:聯想 LENOVO Y410
故障問題:無法開機~不能開機~電源燈不亮~開機沒反應
維修方向:電源IC及其他電源電路

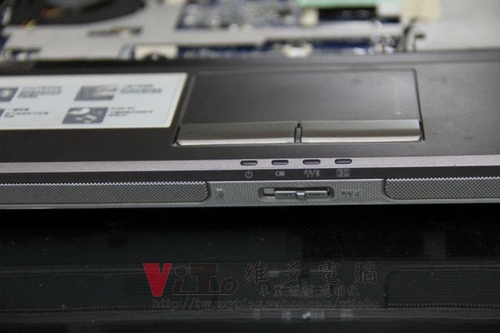

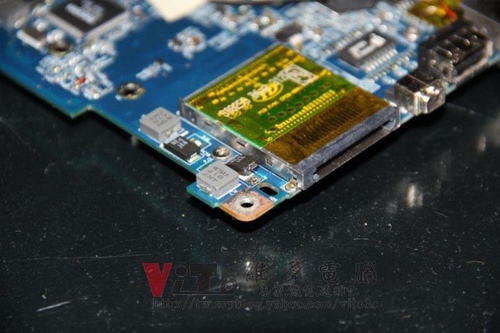

看一下主角
上電後不過電~也不能充電~電源供應器沒熄燈

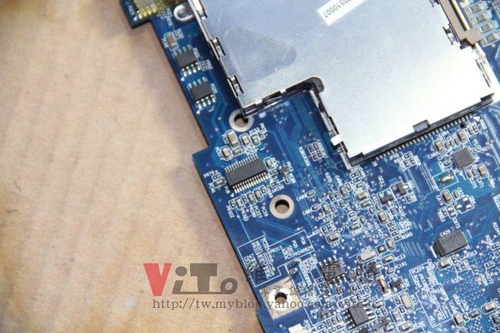

首先測得MAX8734A

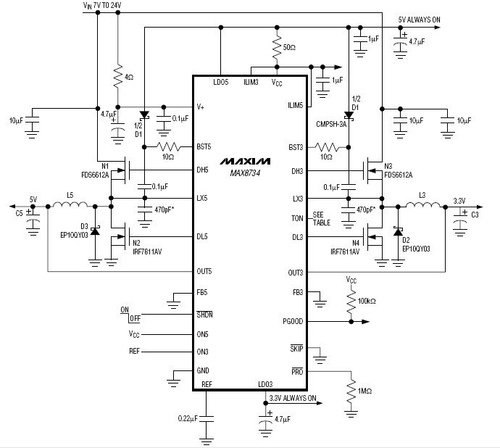

看一下SPEC
首先~量到PG的電阻時~VCC為5V但經過電阻後~壓降到1.3V
拆下電阻測量為開路~短路其VCC給予PG無果…

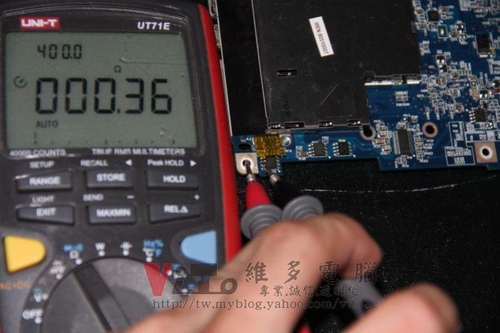

往後排除測定到3.3V LX3的下管MOSFET~有短路情形
先查被動元件與3.3Vload電路中有無短路情形

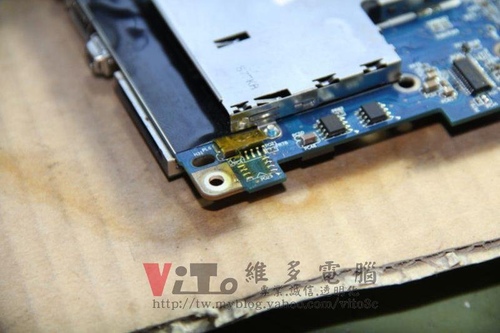

問題在3.3v輸出的電容短路
移除後補上電容
短路排除
再往後查有無短路來源

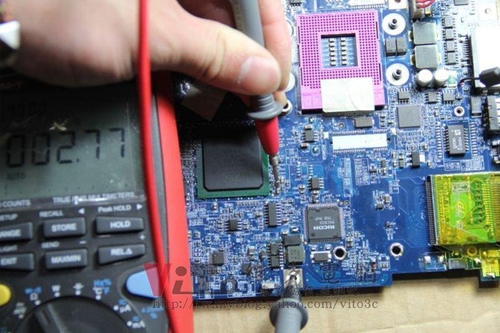

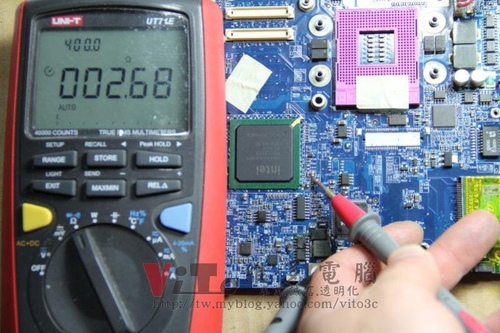

測得南橋供電有低阻抗情形

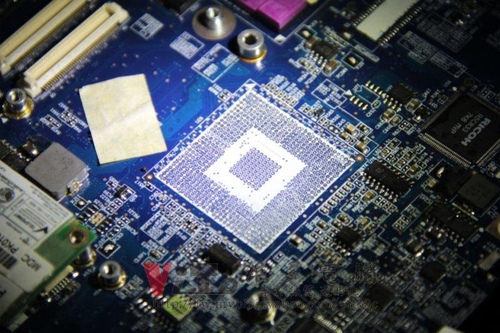

上反修台拆焊南橋

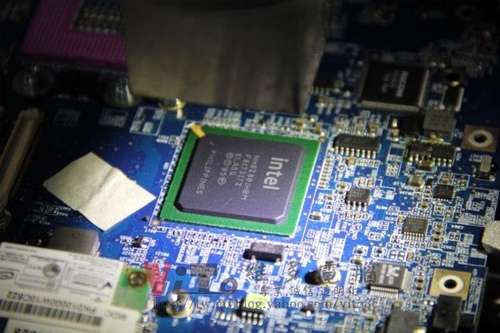

更換好新的南橋後
再來3.3V LX3的VTT無電壓產生!
拆解LX3的下管
DS極有軟擊穿問題
再次測量

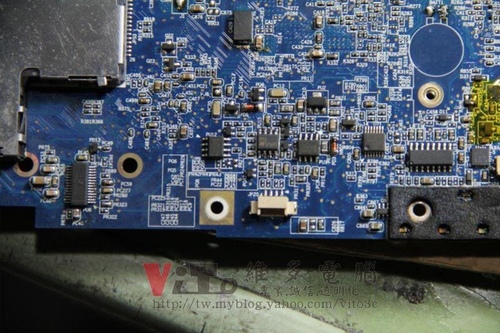

於LM393及排插中間的小電晶體

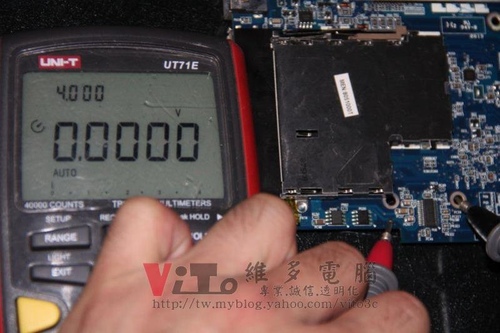

B腳有5V~但E腳為0V~C腳則電壓0V左右跳變(CE阻抗正常)
LN393的第一腳呈現低電位!第八腳的VCC 19V正常!
其餘各腳皆為低電位!有的電壓跳變!
先換LM393測試無果~再更換其電晶體NC(SMD code)
電壓則維持在0.02V固定低電位!
所以LM393白換了~但同為第一腳是低電位

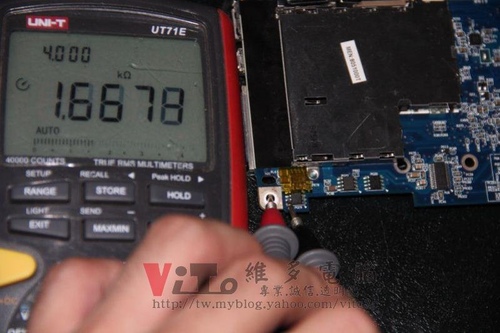

再次上電待機電流於0.016A~各部短路排除後!

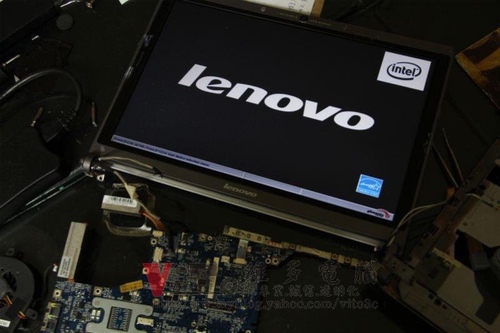

簡單裝機

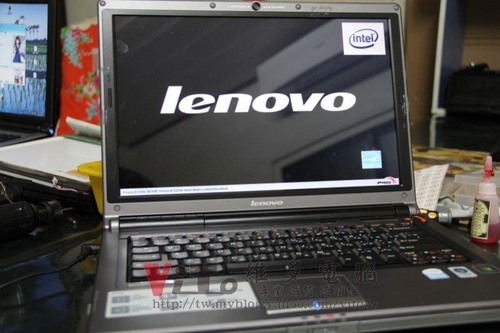

完整裝機再試!
測試無誤~完修
這聯想的機子壞的地方很難讓人聯想XD
壞多少不重要~重要的是完修了
