(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

歡迎分享文章



品牌型號:華碩 ASUS W7S series

故障原因:開機畫面異常~無法開機~開機破圖

維修方向:NVIDIA 8400M G顯卡故障~需更換改良型顯卡晶片

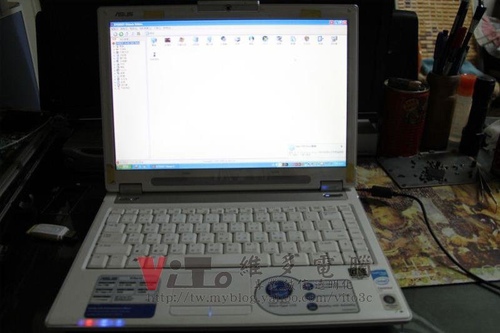

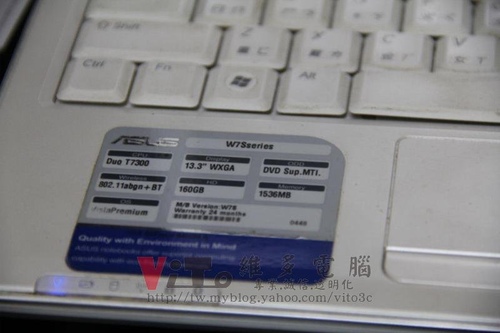

看一下主角

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

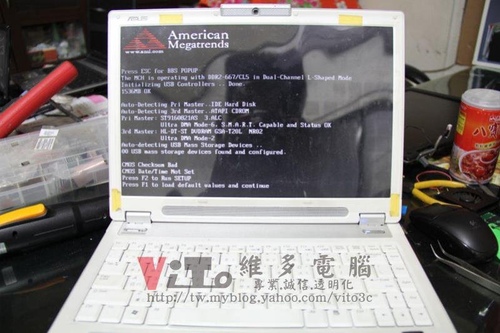

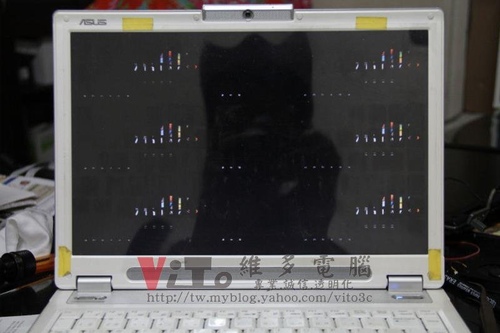

開機後畫面異常

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

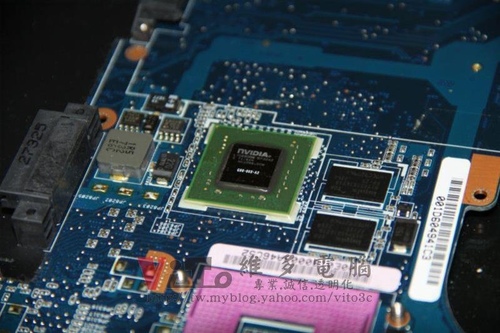

有問題的顯卡

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

無溫控型的晶片

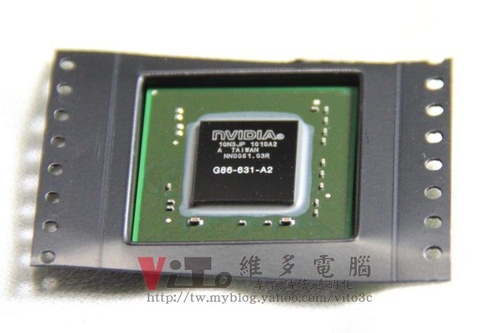

更換全新的晶片

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

改良型白膠有溫控~2010版

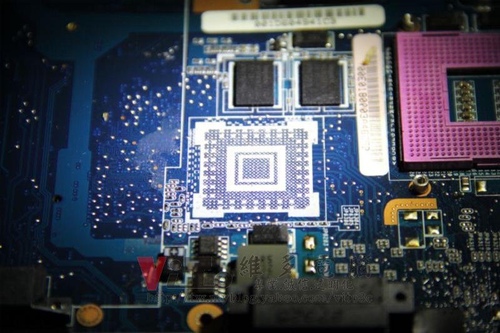

板子除錫

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

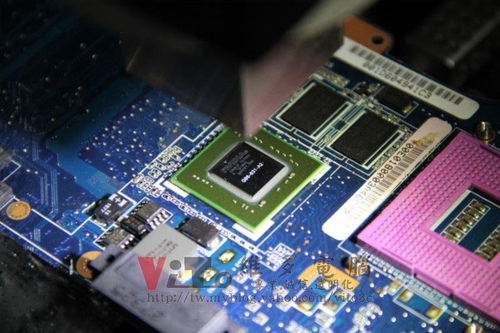

回焊晶片

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

裝機

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

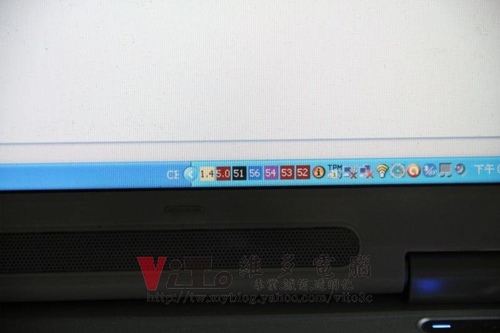

溫控晶片的溫度較低!

(筆電維修)華碩 ASUS W7S 畫面異常~開機六宮格維修實例

待機約50~60度

完修
