品牌型號:ACER Aspire 4520(4520G)

故障原因:顯卡破圖六宮格九宮格~開機持續重開機無法顯示

維修方向:獨立顯卡8400故障

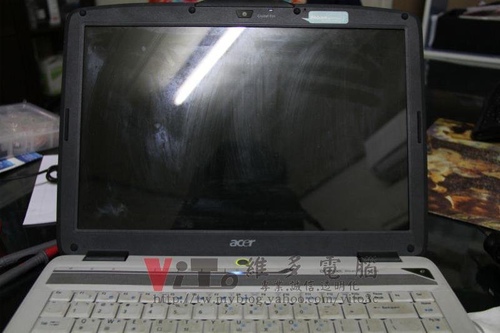

看一下主角

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

客人說開機會破圖分格~但來小弟這開機開不起來

持續重開機~一直循環

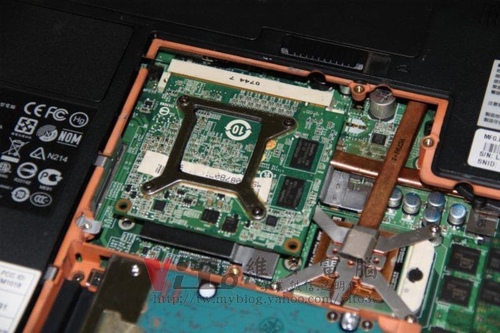

先來做顯卡

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

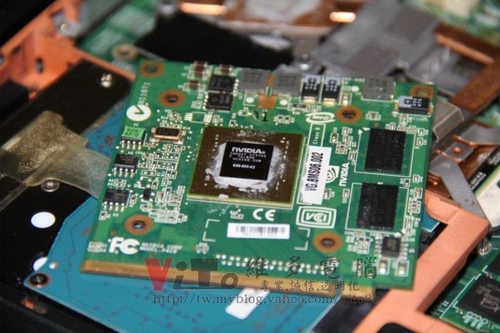

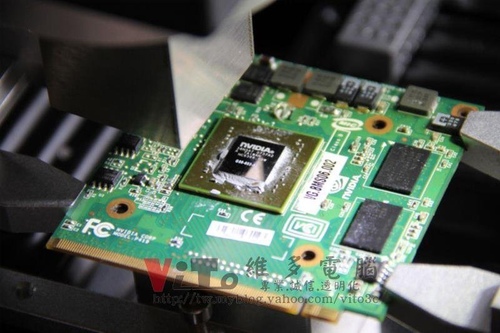

變色嚴重

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

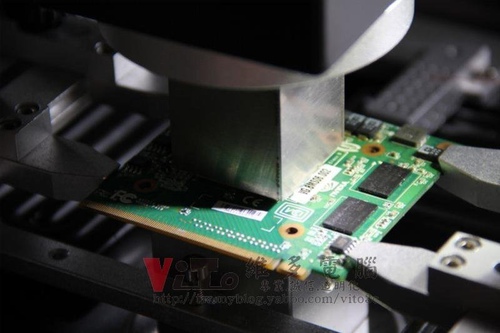

上機拆焊

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

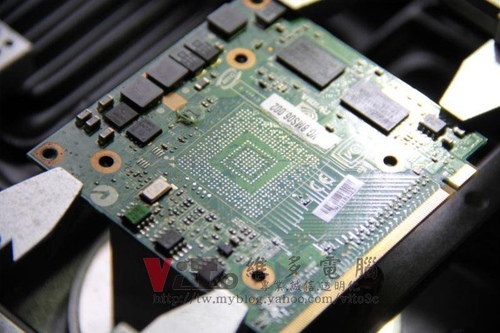

除錫

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

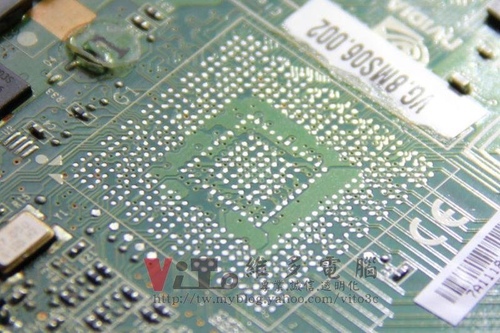

放大跨麥~無掉點及露銅

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

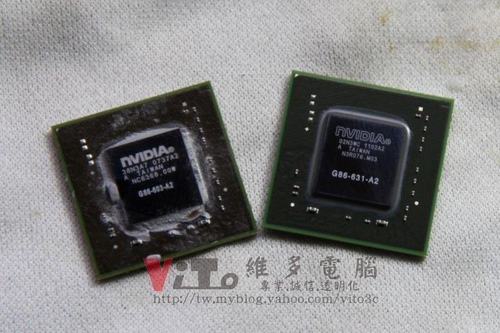

更換全新2011年改良型晶片~溫度較低

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

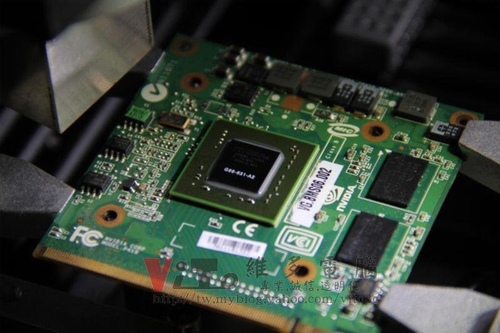

上機焊回

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

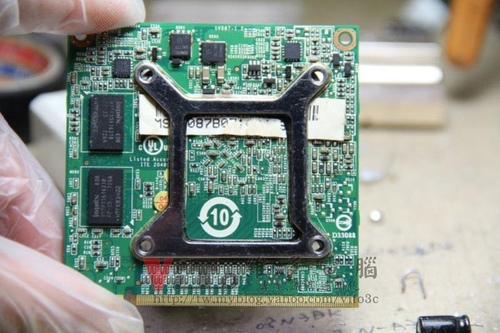

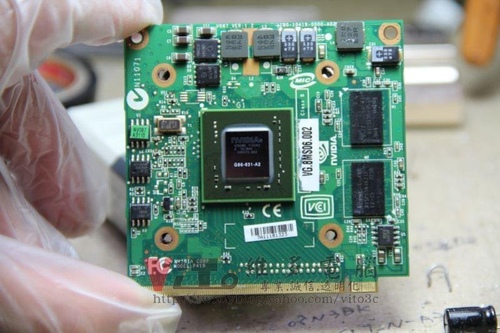

看一下晶片正反面~無變色及掉件

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

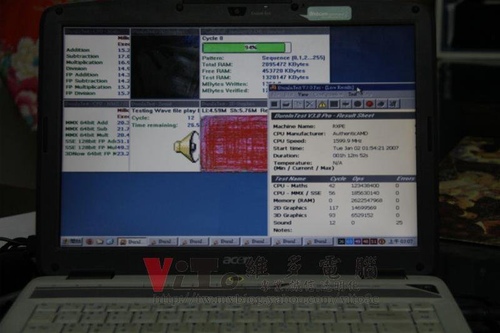

燒機

(筆電維修)宏碁 ACER Aspire 4520(4520G) 顯卡六宮格破圖不開機維修實例

新製程的溫度較低~2D3D跑全速燒一小時溫度約在65度以內

這台原則上還是要顯卡跟MCP67一起做比較不會回來

但聽客人使用的情況~先加裝銅片幫MCP67MV散熱

這台一次要做兩樣~維修價格真的會讓客人退後兩步

完修



Aspire 4520 整合橋MCP67MV維修

http://tw.myblog.yahoo.com/vito3c/article?mid=835
