(家電維修)高暉WMA-168B教學擴音機~開機不過電維修實例

廠牌型號:高暉WMA-168B教學擴音機

故障原因:過電不開機

維修方向:保險絲及供電或後級放大損壞

先拆開看看…

聽說老師說這台是插錯電~但小弟只會參考~自己測比較準~

拆機看一下~

哦~有一顆電阻跟穩壓IC掛了喔~

先來判斷一下~

1.      電阻為射極電阻~集極為GND~若射極電阻會損壞表示電晶體是短路的~

2.      7806燒出個洞~電壓並非過高導致損壞~應該輸出有短路問題~

3.      由於關機插電會選擇給電池充電~但變壓器與充電線路並無故障

則表示並非上錯電損壞~

先量電晶體

BE短路囉~

再量附近的ZENER二極體

板上量就短路了~先解焊一隻腳再量一次~確定短路囉!!

電阻的部份比照廢板的規格為2.2歐姆~拿接近的2.7歐姆替代

爆掉的電容也換一下~有三顆

不過這規格有點扯~居然是10V的~這台過保還沒被修過

但原廠的板子搞這個規格有點扯

來看一下廢板的~

第一台是168B的~右側充電線路有零件

第二台是168A的~右側充電線路無零件

試機…

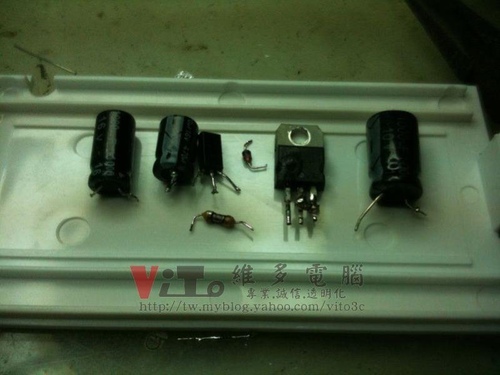

看一下壞的零件

完修…
